KRYPTON工业级分布式仪器

工业以太网模块

  • 工业以太网(Ethercat) 技术
  • 模块间距离可达100 m
  • IP67 防尘防水
  • 工作温度 -40 …+85 °C
  • 高低采样率可调
  • 完全兼容其他DEWESoft硬件
  • 基于DEWESoft放大器技术

KSI-krypton-cabling-distance-01


KSI-DEWESoft-KYPTON-01



ln1px

EtherCAT的优势

KSI-DEWESoft-KRYPTON-02




  • 完全兼容Ethernet硬件产品
  • 供电、数据传输和硬件A/D同步仅仅使用一条电缆
ln1px

DEWESoft用户的优势

KSI-KRYPTON-setup-01



  • 即插即用、易于识别的硬件
  • 无需进行IP地址检索
  • 所有DEWESoft硬件产品均使用统一的用户界面

ln1px

创新技术

传统的数据采集设备是多通道单机箱方式。需要将所有传感器连线到这台单独的机箱上,这就意味着传感器的布线既长且贵。

KRYPTON采用了完全不同的方法,保留了DEWESoft设备的主要优点,并且更加接近数据的源头 – 靠近传感器。这极大地减少了传感器布线的成本,降低了出错的机率,增加了信号的质量。为此,设备的机械和电子设计均需要再创新。

坚固式设计 – IP67防护等级,防尘、防水、抗冲击、抗振动

KRYPTON机箱外壳由整块铝材料制成,手工精心打磨,利用阳极氧化增加表面金属硬化层的厚度。

KRYPTON模块使用工业级的电子器件,密封连接件,并填充导热、绝缘密封橡胶材料,允许它们可以工作在极限条件下,使其防尘、防水、抗冲击、抗振动。所有的KRYPTON模块均满足IP67标准。

KRYPTON机箱顶部和底部用密封条密封,以抗冲击。

完美的外形尺寸

KRYPTON仪器的进深减至最小,进行测试时,可以非常容易地布置到几乎任何地方中去。设备看起来像是小型的接线板,它们既可以分布式布置,也可以利用简单的锁紧机构把它们连在一起。




EtherCAT技术

连接到计算机需且仅需要一根简单的以太网线,除此之外,无需其他部件。即使连接到了以太网,KRYPTON仪器的表现也跟其他DEWESoft仪器一样 – 真正的即插即用。因此只要连到计算机上,它们就立即正常工作,无需设置任何IP地址信息。

分布式仪器

KRYPTON可以在很大的区域范围内分布式布置。仅需一根单独的电缆用于数据传输、供电和KRYPTON模块之间的同步。电缆可以延伸至100米。KRYPTON使用100MB以太网技术。






同步

KRYPTON模块具有不同的采样频率,但彼此之间完美同步,并且与其他DEWESoft硬件,例如SIRIUS,也同样可以完美同步。


KSI-krypton-rubber-thumb


KSI-krypton-sizing-placement-thumb


KSI-ethercat-logo-01


KSI-krypton-cabling-distance-01

KSI-krypton-sirius-syncronization-thumb

可靠性保证

KRYPTON数据采集模块经由严格设计,以适应任何工作条件,可以完美地工作在严寒、酷热、粉尘、潮湿、雨水以及积雪地区。KRYPTON抗冲击、耐振动。
krypton-underwater-snow-mountain-cake-chamber-01
在振动台和跌落测试实验室内,KRYPTON模块经过了长时间的大量试验,我们向您保证它们可以承受任何类型的冲击和振动,不会丢失任何数据。我们将它们推向极限,这样您可以集中精力于数据本身。
krypton-shaker-drop-test-01

ln1px

KRYPTON工业以太网(EtherCAT)模块

KRYPTONi 8xTH / KRYPTONi 16xTH
KSI-KRYPTON-TH8-TH16-01
热电偶输入具有通用的输入接口,允许使用任意热电偶类型。所有的通道之间、通道对地之间都是隔离的,按100Hz采样率进行采样。
  模拟输入
输入通道 8 (8xTH) 或 16 (16xTH) 通道
隔离型热电偶和电压
输入信号 TC 类型 : K, J, T, R, S, N, E, C, U, B
电压 : 1V 和 100mV
输入接口 迷你热电偶插头(铜)
采样率 最大 100 Hz / 通道 ( 软件可调 )
ADC类型 24 bit sigma delta
输入阻抗 > 100 MΩ
隔离电压 1000 V 通道到地 & 通道之间
分辨率 < 0.001 °C
精度 TC: ±0.02% of 读数 ±0.5 °C ±10μV
电压 : ±0.02% 读数 ±10μV
增益温漂 典型值 3ppm/K (max. 10 ppm/K)
零点温漂 0.03µV/K
噪声 0.25μVrms (=0.007°Crms@Type K)@10 S/s
0.70μVrms (=0.02°Crms@Type K)@100 S/s
接口 LEMO 1T Ethercat 电缆
( 单根电缆:供电 + 同步 + 数据传输 )
数据吞吐率 100 Mbit 总线带宽
供电电压 6 ~ 50 V DC
功耗 3 W(8xTH); 4 W (16xTH)
外形尺寸 8xTH: 200x50x30 mm
16xTH: 200x50x45 mm
重量 8xTH: 650g; 16xTH: 900g
防护等级 IP67
冲击&振动 > 100 g
温度范围 -40 ~ +85 °C
软硬件平台 软件 : DEWESoft X
硬件 : KRYPTON可与所有DEWESoft硬件同步
KRYPTONi 4xLV / KRYPTONi 8xLV
KSI-KRYPTON-LV4-LV8-01
低电压输入为100V隔离型放大器,采样频率可至20kHz/通道。所有的通道之间、通道对地之间都是隔离的。

  模拟输入
输入通道 4 (4xLV) or 8 (8xLV) 通道
隔离型通用电压
输入信号 ±100V

输入接口 BNC
采样率 20kHz / 通道 ( 软件可调 )
ADC类型 24 bit
输入阻抗 > 1 MΩ
隔离电压 1000 V 通道到地 & 通道之间
分辨率 0.01 mV
精度 ±0.03% ±5mV

增益温漂 典型值 10ppm/K (max. 20 ppm)
零点温漂 10µV/K
噪声 0.7mV rms

接口 LEMO 1T Ethercat 电缆
( 单根电缆:供电 + 同步 + 数据传输 )
数据吞吐率 100 Mbit 总线带宽
供电电压 6 ~ 50 VDC
功耗 2.5 W (4xLV); 3 W (8xLV)
外形尺寸 4xLV: 200x50x30 mm
8xLV: 200x50x45 mm
重量 4xLV: 650g; 8xLV: 900g
防护等级 IP67
冲击&振动 > 100 g
温度范围 -40 ~ +85 °C
软硬件平台 软件 : DEWESoft X
硬件 : KRYPTON可与所有DEWESoft 硬件同步
KRYPTON 3×STG / KRYPTON 6×STG
通用STG放大器,10V电压范围,采样频率每通道可至20kHz,输入兼容KSI多功能传感器接口适配器,以支持IEPE/ICP传感器、LVDTs、电荷、热电偶等输入。

  模拟输入
输入通道 3通道 (3xSTG)或6通道 (6xSTG) 差分电压或应变
输入信号 电压: 10V,1V,100mV或10mV
应变: 2...1000mV/V可编程设定,全桥、半桥、1/4桥 120/350Ω 支持3线制
激励: 1...15V可编程设定,最大0.4W/通道
ADC 类型 24 位
采样率 20 kHz/通道 ( 软件可调 )
隔离电压 差分输入
输入耦合 DC
输入阻抗 10 MΩ
精度 ±0.03% of 读数 ±0.02% of 量程 ±0.1mV
温度漂移 典型值 10ppm/K (最大 40 ppm/K)
温度偏置电压 典型值 0.3 μV/K + 5 ppm of 量程/K (最大 2 µV/K + 10 ppm of 量程/K)
信噪比 可至100 dB
可编程分流校准(默认值) 100kΩ
IEPE/ICP 传感器 通过DSI接口适配器支持
电阻 通过DSI接口适配器支持
热电阻 (PT100 to PT2000) 通过DSI接口适配器支持
热电偶 通过DSI接口适配器支持
电压表 支持
LVDT 通过DSI接口适配器支持
电荷 通过DSI接口适配器支持
电流 外部分流电阻
TEDS接口 支持
高级功能 低功耗,传感器和放大器平衡
接口形式 DB9, 或Lemo 10孔接头
输入阻抗 >1MΩ
通用指标
通讯接口 LEMO 1T EtherCAT 混合电缆 ( 供电、数据传输、同步共用一根电缆 )
供电电压范围 6 ~ 50 VDC
功耗 3xSTG: 2.4W (4W 120R @ 5V 负载)
6xSTG: 5.9W (8.9W 120Ω @ 5V 负载)
外形尺寸 3xSTG: 202x54x38 mm
6xSTG: 213 x 54 x 56 mm
重量 3xSTG: 典型值 650 g
6xSTG: 典型值1100 g
防护等级 IP67
冲击&振动等级 > 100 g
温度范围 -40 ~ 85 °C
支持的软件和硬件平台 软件 : DEWESoft X
硬件 : KRYPTON模块可与所有DEWESoft硬件同步

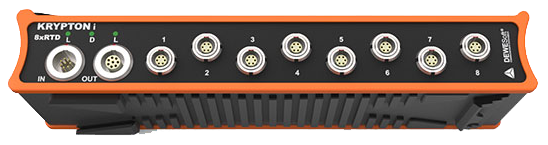

KRYPTON 8xRTD
8通道隔离型通用PT热电阻温度(PT100, PT200, PT500, PT1000, PT2000)、电阻和模拟电压输入模块,采样频率可至100Hz每通道。
  模拟输入
输入通道 8通道
隔离型通用PT热电阻温度、电阻和电压
输入信号 PT热电阻类型: PT100, PT200, PT500, PT1000 , PT2000
电阻: 500 Ω, 10 kΩ
电压: 1V, 100 mV
输入接口端子 雷莫 0B 6针
采样率 最大100Hz/通道 ( 软件可调 )
ADC类型 24 bit sigma delta
输入阻抗 10 MΩ
隔离电压 1000 V 通道与地 & 地与地之间
分辨率 < 0.001°C
精度 温度: ±0.05°C
电压: ±0.02% of 读数 ±10µV
增益温度漂移 典型值 3ppm/K (最大 10 ppm/K)
偏置电压温度漂移 0.03 µV/K
噪声 0.25 µVrms @ 10 S/s
0.7 µVrms @ 100 S/s
通用指标
通讯接口 LEMO 1T EtherCAT 混合电缆 ( 供电、数据传输、同步共用一根电缆 )
数据吞吐率 100 Mbit 带速
供电电压范围 6 ~ 50 VDC
功耗 3 W
外形尺寸 200x50x30 mm
重量 典型值 650 g
防护等级 IP67
冲击&振动等级 > 100 g
温度范围 -40 ~ 85 °C
支持的软件和硬件平台 软件 : DEWESoft X
硬件 : KRYPTON模块可与所有DEWESoft硬件同步
